植筋膠

聯(lián)系電話(huà)：181 2861 3428 方先生

產(chǎn)品特點(diǎn)

1、承載快、錨固力大、耐老化、耐化學(xué)腐蝕和耐水性?xún)?yōu)良。

2、滑移量小，能及時(shí)控制基材離層與變形，固化后收縮率可降低到1%以下。

應用范圍

1、應用于鋼筋在混凝土、磚墻、巖石等基材的植筋錨固施工。

2、應用于各種承重、非承重螺栓與混凝土、磚墻、巖石等基材的植筋錨固施工。

執行標準 YB/T9261-98

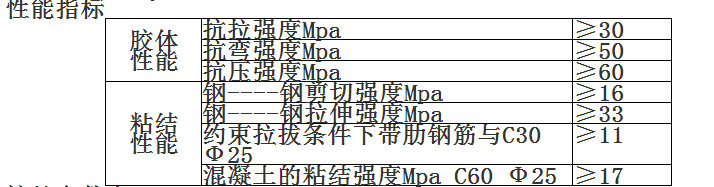

植筋參數表

1、鉆孔直徑D由選定鋼筋直徑d及鋼筋表面狀態(tài)等決定。

① 當d≤12mm取D＝d+4mm。

② 當12mm＜d＜20mm取D＝d+6mm。

③ 當d≥20mm取D=d+8mm。

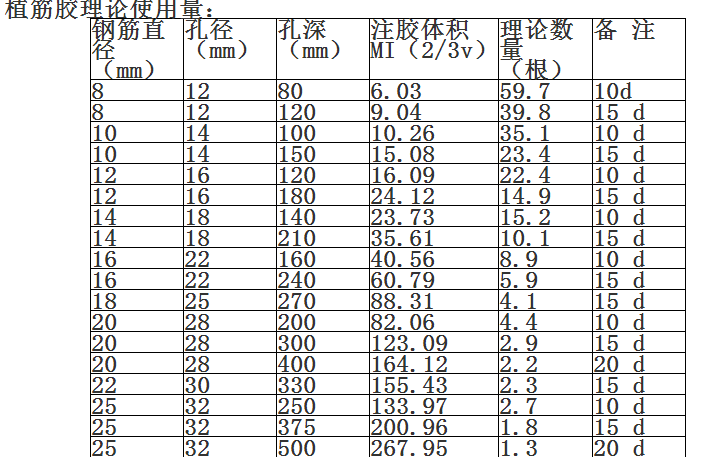

植筋膠理論使用量：

2、采用YJS-502植筋錨固膠，當鉆孔深度L與鋼筋直徑d之比等于10已能滿(mǎn)足植筋需要。由于現場(chǎng)施工條件復雜，為保證施工質(zhì)量。建議鉆孔深度（L）為10d-15d-20d。隨著(zhù)鋼筋直徑（d)的增大。鉆孔深度（L）也應逐步加深。

施工流程

儀器探測定位→鉆孔測量孔深→清孔鋼筋除銹清洗→配膠→注膠→鋼筋旋轉壓入→固化→質(zhì)量檢驗。

施工說(shuō)明

甲組份：乳白色粘稠膏狀體，乙組份：灰黑色粘稠膏狀體，混合后密度1.7×103千克/m3 。

1、根據工程設計要求,在基材上相應位置鉆孔，孔徑、孔深及鋼筋直徑應根據施工設計要求或現場(chǎng)實(shí)驗確定。

2、鉆孔孔壁應用硬毛刷刷凈，并吹出灰塵，使孔內干凈、干燥。

3、鋼筋應去除油污、銹蝕，并用丙酮擦拭干凈。

4、配膠前，先將甲、乙兩組份膠分別在各自桶內攪拌2-3min。然后按甲組分：乙組分=4：1的比例攪拌均勻，每次攪拌的膠水不宜過(guò)多，一般不超過(guò)5kg。（注：攪拌時(shí)甲、乙兩組份膠不能同時(shí)使用同一個(gè)攪拌棒）

5、向鉆孔內注膠,應注意使孔內空氣排出,注膠飽滿(mǎn)。

6、植筋時(shí)應旋轉插入，直至孔底，保證錨桿垂直于基材。

7、固化前不得搖動(dòng)鋼筋。

8、重要部位的植筋要進(jìn)行現場(chǎng)拉拔實(shí)驗合格后方可進(jìn)行下道工序。

9、在常溫下(25℃左右)，甲、乙兩組份膠混合后，可操作時(shí)間是30-45min。

包裝儲運

1、本品為鐵桶包裝，小包裝規格為4kg+1kg/組，大包裝規格為每套16kg+4kg，或64kg（4桶） +16kg（1桶）的包裝規格。

2、本品應密封儲存在環(huán)境溫度0℃-40℃干燥、清潔庫房?jì)?，不得損壞包裝。

3、本品在常溫下儲存一年，各性能均無(wú)明顯變化，如超出一年，經(jīng)檢測合格，仍可使用。

4、本品為非危險品，可以通過(guò)民航、鐵路、海運、公路連運托運。

5、乙組份在長(cháng)期貯存過(guò)程中容易出現變色現象，屬正常，不影響產(chǎn)品基本性能和使用。
